1、溫度的控制

在控制儀器上，設定需要的溫度，而感應器的顯示將與設定點上產(chǎn)生的溫度相比較。在這最簡單的系統(tǒng)中，當溫度到達設定點時，就會關閉，溫度下降后電源又重新開啟。這種系統(tǒng)稱為開閉控制，因為它不是開就是關。

2、溫度

溫度的測量和控制在注塑中是十分重要的。雖然進行這些測量是相對地簡單，但多數(shù)注塑機都沒有足夠的溫度采點或線路。在多數(shù)注塑機上，溫度是由熱電偶感應的。一個熱電偶基本上由兩條不同的電線尾部相接而組成的。如果一端比另一端熱，將產(chǎn)生一個微小的電訊；越是加熱，訊號越強。

3、熔膠溫度

①熔膠溫度是很重要的，所用的射料缸溫度只是指導性。熔膠溫度可在射嘴處量度或使用空氣噴射法來量度。射料缸的溫度設定取決于熔膠溫度、螺桿轉(zhuǎn)速、背壓、射料量和注塑周期。

②您如果沒有加工某一特定級別塑料的經(jīng)驗，請從最低的設定開始。為了便于控制，射料缸分了區(qū)，但不是所有都設定為相同溫度。如果運作時間長或在高溫下操作，塑料制品廠將第一區(qū)的溫度設定為較低的數(shù)值，這將防止塑料過早熔化和分流。注塑開始前，確保液壓油、料斗封閉器、模具和射料缸都處于正確溫度下。

4、注塑壓力

這是引起塑料流動的壓力，可以用在射嘴或液壓線上的傳感器來測量。它沒有固定的數(shù)值，而模具填充越困難，注塑壓力也增大，注塑線壓力和注塑壓力是有直接關系。

5、第一階段壓力和第二階段壓力

在注塑生產(chǎn)周期的填充階段中，可能需要采用高射壓，以維持注塑速度于要求水平。模具經(jīng)填充后便不再需要高壓力。不過在注塑一些半結(jié)晶性熱塑性塑料（如PA及POM）時，由于壓力驟變，會使結(jié)構惡化，所以有時無須使用次階段壓力。

6、鎖模壓力

為了對抗注射壓力，必須使用鎖模壓力，不要自動地選擇可供使用的最大數(shù)值，而要考慮投影面積，計算一個適合的數(shù)值。注塑件的投影面積，是從鎖模力的應用方向看到的最大面積。對大多數(shù)注塑情況來說，它約為每平方英寸2噸，或每平方米31兆牛頓。然而這只是個低數(shù)值，而且應當作為一個很粗略的經(jīng)驗值，因為，一旦注塑件有任何的深度，那么側(cè)壁便必須考慮。

7、背壓

這是螺桿后退前所須要產(chǎn)生及超越的壓力，采用高背壓雖有利于色料散布均勻及塑料熔化，但卻同時延長了中螺桿回位時間，減低填充塑料所含纖維的長度，并增加了注塑機的應力；故背壓越低越好，在任何情況下都不能超過注塑機注塑壓力（最高定額）的20%。

8、注塑速度

這是指螺桿作為沖頭時，模具的填充速度。注塑薄壁制品時，必須采用高射速，以便于熔膠未凝固時完全填充模具，生產(chǎn)較為光滑的表面。填充時使用一系列程序化的射速，避免產(chǎn)生噴射或困氣等缺陷。注射可在開環(huán)式或閉環(huán)式控制系統(tǒng)下進行。

9、射嘴壓力

射嘴壓力是射嘴里面的壓力。它大約就是引起塑料流動的壓力。它沒有固定的數(shù)值，而是隨模具填充的難度加大而增高。射嘴壓力、線壓力和注射壓力之間有直接的關系。在螺旋式注塑機上，射嘴壓力大約比注射壓力少大約百分之十左右，而在活塞式注塑機時壓力損失可達到百分之五十。

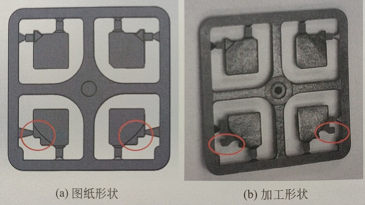

塑料產(chǎn)品形狀有差異的缺陷定義

塑料產(chǎn)品形狀有差異是指注塑后的產(chǎn)品與產(chǎn)品前期開發(fā)時設計的產(chǎn)品結(jié)構形狀存在差異； 產(chǎn)品形狀有差異是可以解決的外觀缺陷，只要是產(chǎn)品形狀產(chǎn)生了差異，不管差異對功能和外觀有沒有影響，都需要調(diào)整成一致以后，才可以生產(chǎn)；

注塑成型工藝的填充階段怎么理解？

填充是整個注塑循環(huán)過程中的第一步，時間從模具閉合開始注塑算起，到模具型腔填充到大約95%為止。理論上，填充時間越短，成型效率越高，但是實際中，成型時間或者注塑速度要受到很多條件的制約。高速填充：高速填充時剪切率較高，塑料由于剪切變稀的作用而存在粘度下降的情形，使整體流動阻力降低；局部的粘滯

塑料制品的優(yōu)點有哪些？

1、加工特性好塑料可以根據(jù)使用要求加工成多種形狀的產(chǎn)品，且加工工藝簡單，宜于采用機械化大規(guī)模生產(chǎn)。2、質(zhì)輕塑料的密度在0.8-2.2g/cm3之間，一般只有鋼的1/3-1/4，鋁的1/2，混凝土的1/3，與木材相近。用于裝飾裝修工程，可以減輕施工強度和降低建筑物的自重。3、比強度大塑料的比強度遠高于水泥混凝土，接近甚至超

注塑的主要類型是什么？

1.橡膠注塑:橡膠注射成型是一種將膠料直接從機筒注入模型硫化的生產(chǎn)方法。橡膠注塑的優(yōu)點是:雖屬間歇操作，但成型周期短，生產(chǎn)效率高取消了胚料準備工序，勞動強度小，產(chǎn)品質(zhì)量優(yōu)異。2.塑料注塑:塑料注塑是塑料制品的一種方法，將熔融的塑料利用壓力注進塑料制品模具中，冷卻成型得到想要各種塑料件。有專門用于進行注塑的機

塑料由哪些部分組成？有何特性？

（1） 按受熱冷卻時樹脂呈現(xiàn)的特性分類這種分類方法是用得最多，也是比較科學的一種分類法。1） 熱塑性塑料這類塑料在注塑加工時加熱時軟化，溫度升高至一定程度時呈熔融態(tài)， 成為可流動的粘稠流體，借助模具和壓力可制成一定形狀的制品，冷卻后可保持已成型形狀。再次加熱又可變軟、熔融、重新塑制成型。注塑加工它在加熱、
